Chiller enfriador centrífugo inversor con rodamientos magnéticos

Enfriador industrial con compresor centrífugo inversor de rodamientos magnéticos

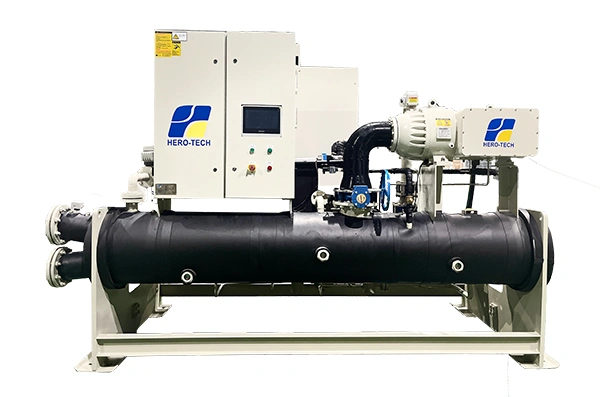

Enfriador centrífugo inversor con rodamientos magnéticos
  • Refrigerante: R134a
  • Alimentación: Trifásica 380V~415V 50Hz/60Hz
  • Compresor: Compresor centrífugo inverter con rodamientos magnéticos
  • Rango de temperatura del agua refrigerada: +7°C a +35°C (temperatura ajustable)
  • Dimensiones mínimas (L × An × Al): 3500x1350x1950mm
Solicite una cotización

Nuestros enfriadores centrífugos con rodamientos magnéticos integran motores de accionamiento directo de alta velocidad con tecnología de cojinetes magnéticos sin fricción, eliminando por completo la necesidad de acoplamientos, reductores y rodamientos mecánicos convencionales. Esta integración resulta en un diseño simplificado que se caracteriza por la ausencia de contacto mecánico, cero desgaste y la máxima eficiencia de transmisión, solucionando así los principales problemas de los sistemas de enfriadores tradicionales (p. ej., el desgaste por fricción mecánica y el complejo mantenimiento de la transmisión).

Una ventaja destacada de estos chillers enfriadores reside en su excepcional rendimiento energético: su IPLV supera los 12.5 y ofrece un ahorro energético potencial de entre el 30% y el 50% en comparación con los sistemas de chillers enfriadores estándar. Esta eficiencia energética se ve reforzada por el diseño de compresor de dos etapas del enfriador, que incorpora tecnología de inyección entre etapas. En comparación con los compresores de tornillo tradicionales o los compresores centrífugos de una sola etapa, este diseño aumenta la eficiencia aerodinámica entre un 5% y un 10%. Y lo que es más importante, amplía el rango operativo, garantizando un rendimiento estable incluso en condiciones de carga fluctuantes.

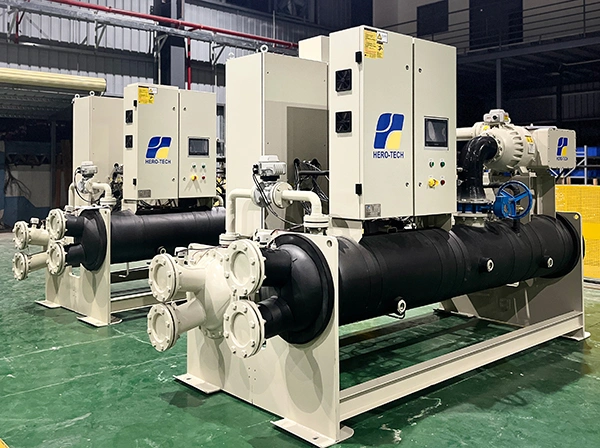

Enfriador centrífugo inversor con rodamientos magnéticos
Ventajas
    Rendimiento térmico constantemente alto
  • Al eliminar la fricción mecánica y, en consecuencia, la necesidad de aceite lubricante, las unidades enfriadoras logran un funcionamiento suave. Simultáneamente, la adopción de tubos de intercambio de calor avanzados aumenta la turbulencia, lo que mejora la transferencia de calor. Este diseño mantiene una eficiencia óptima a largo plazo.
    Operación silenciosa

    La unidad no genera ruido por fricción mecánica y está equipada con cojines de aire para aislar las vibraciones. El ruido del compresor es inferior a 77 dB(A), lo que elimina la necesidad de almohadillas amortiguadoras, amortiguadores de resorte o cajas insonorizadas.

  • 60 dB(A) – conversación normal
  • 70 dB(A) – voz fuerte
  • 85 dB(A) – vehículo promedio que pasa
    Protección mejorada
  • A diferencia de los chillers de tornillo convencionales, que tienen una corriente de arranque de hasta 200A a 600A, el enfriador centrífugo con inversor de rodamientos magnéticos adopta la tecnología de arranque suave, reduciendo su corriente de arranque a tan solo 6A. Esta corriente de arranque extremadamente baja minimiza el impacto en la red eléctrica, eliminando la necesidad de medidas de protección especiales.
    Refrigerante ecológico
  • Funciona con R134a (HFC), un refrigerante reconocido mundialmente por su perfil de seguridad ambiental.
Especificaciones técnicas
Modelo: HTMV-*** 150S 200S 250S 300S 350S 400S 450S 500S 600S 700S 800D 900D 1000D 1100D 1200D 1300D 1400D
Capacidad nominal de refrigeración a 7°C kW 527 717 909 1055 1250 1407 1590 1760 2110 2465 2814 3180 3520 3870 4220 4570 4930
Potencia de entrada kW 86 112 146 167 194 213 242 264 320 367 426 484 528 582 640 690 735
Coeficiente de rendimiento (COP) kW/kW 6.13 6.4 6.23 6.32 6.44 6.6 6.57 6.67 6.59 6.72 6.61 6.57 6.67 6.65 6.59 6.62 6.71
Índice de eficiencia energética kW/RT 0.57 0.55 0.56 0.56 0.55 0.53 0.54 0.53 0.53 0.52 0.53 0.54 0.53 0.53 0.53 0.53 0.52
Condensador Carcasa y tubo
Volumen de agua de refrigeración m³/h 105 143 176 210 248 279 315 348 418 487 557 630 696 766 836 905 974
Caída de presión del agua kPa 75 85 85 85 85 80 80 80 85 85 85 85 85 85 90 90 90
Conexión de tubería DN 150 200 200 200 200 250 250 250 250 250 300 300 300 300 350 350 350
Evaporador Evaporador de película descendente
Volumen de agua de refrigeración m³/h 91 123 151 181 215 242 273 303 363 424 484 547 605 665 726 786 848
Caída de presión del agua kPa 70 80 80 80 80 60 60 60 80 80 80 80 80 80 85 85 85
Conexión de tubería DN 150 200 200 200 200 200 200 200 250 250 300 300 300 300 350 350 350
Dimensiones de la unidad /
Longitud mm 3500 4000 4000 4100 4100 4570 4570 4570 4850 4850 5500 5500 5500 5800 5800 5800 5800
Ancho mm 1350 1500 1500 1750 1750 2400 2400 2400 2500 2500 2680 2680 2680 2800 2800 2800 2800
Altura mm 1950 2000 2000 2350 2350 2600 2600 2600 2600 2600 2650 2650 2650 2850 2850 2850 2850
Peso neto kg 4800 5400 5800 6100 6500 7000 7500 8000 9000 10000 12500 13000 13500 14000 14800 15600 16400
Peso al funcionamiento kg 5000 5700 6100 6600 7000 7700 8300 8800 10000 11000 14500 15000 15500 16000 17000 17600 18400
Carga de refrigerante kg 135 180 225 270 315 380 410 450 540 630 720 810 9000 990 1080 1170 1080
Los datos mencionados anteriormente se basan en las siguientes condiciones de diseño:
  • Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
  • Temperatura de condensación: 40°C; temperatura de evaporación: 5°C
  • Rango de temperatura del agua de refrigeración: 17°C a 37°C
  • Rango de temperatura del agua refrigerada: 5°C a 35°C

Nota: Nos reservamos el derecho de modificar las especificaciones sin previo aviso.

Coméntenos sobre su proyecto

Personalizamos y entregamos enfriadores industriales y equipos de enfriamiento de procesos para satisfacer sus especificaciones

Contáctenos
Personalizar

Somos fabricantes. Contamos con dos bases de producción y dos plantas de procesamiento de componentes. El diseño, la producción y las ventas se gestionan internamente. Podemos personalizar chillers enfriadores no estándar o desarrollar soluciones a medida según las necesidades del cliente, ofreciendo servicios OEM y ODM.

En instalaciones de tamaño mediano a grande, la demanda de refrigeración es mayor y los equipos de refrigeración deben funcionar de forma continua sin interrupciones. En estos casos, los chillers tornillo suelen ser la mejor opción. Dependiendo de las condiciones del lugar, se podría considerar un chiller tornillo enfriado por agua para una mayor eficiencia energética donde el suministro de agua es estable, o un chiller tornillo enfriado por aire para una instalación más sencilla y un menor consumo de agua.

En lugares con espacio limitado, los chillers enfriados tipo scroll son una excelente opción. Su diseño compacto les permite adaptarse a áreas más pequeñas y, al mismo tiempo, ofrecer un rendimiento de refrigeración fiable, lo que los hace ideales para instalaciones pequeñas o con espacio limitado.

La fabricación de productos electrónicos requiere una alta eficiencia de intercambio de calor y un funcionamiento estable y continuo para mantener una calidad constante del producto. Los chillers tornillo de película descendente o tipo inundado son ideales para estas aplicaciones, ya que ofrecen un control preciso de la temperatura y un rendimiento de refrigeración eficiente incluso en condiciones de producción exigentes.

En regiones donde el suministro de agua es escaso o de difícil acceso, los chillers enfriados por aire son la mejor opción. No requieren una torre de enfriamiento externa, lo que facilita la instalación y el mantenimiento, a la vez que ofrecen un rendimiento de refrigeración confiable.
