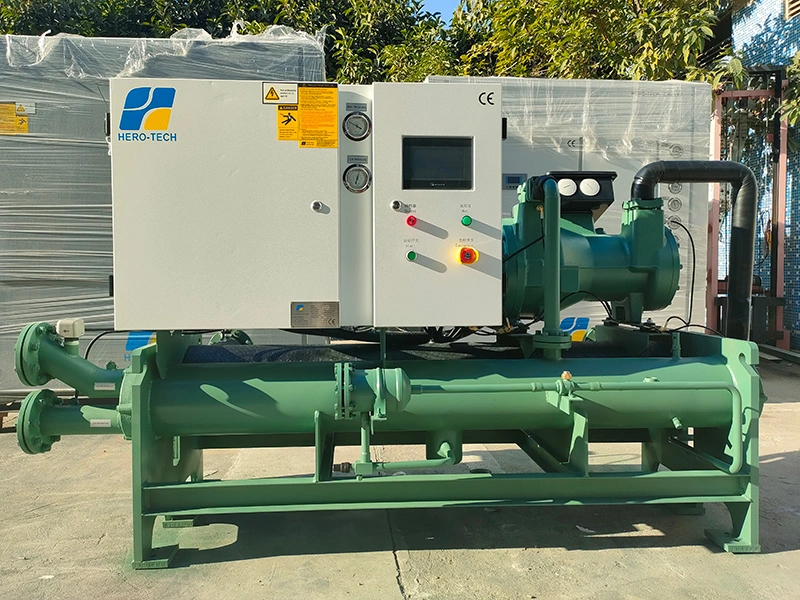

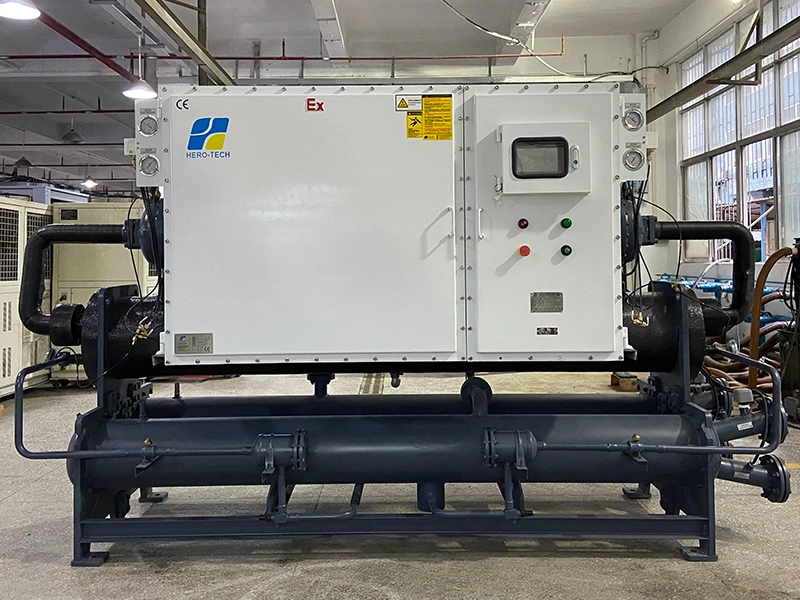

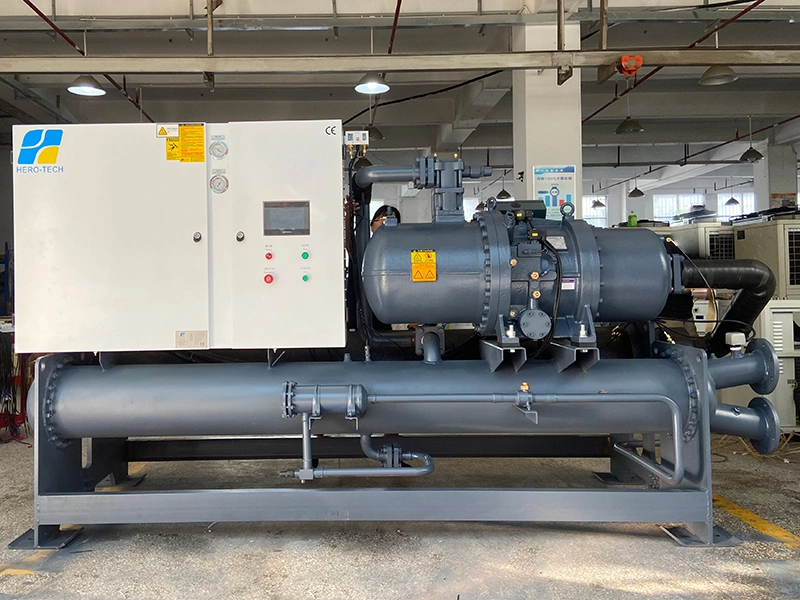

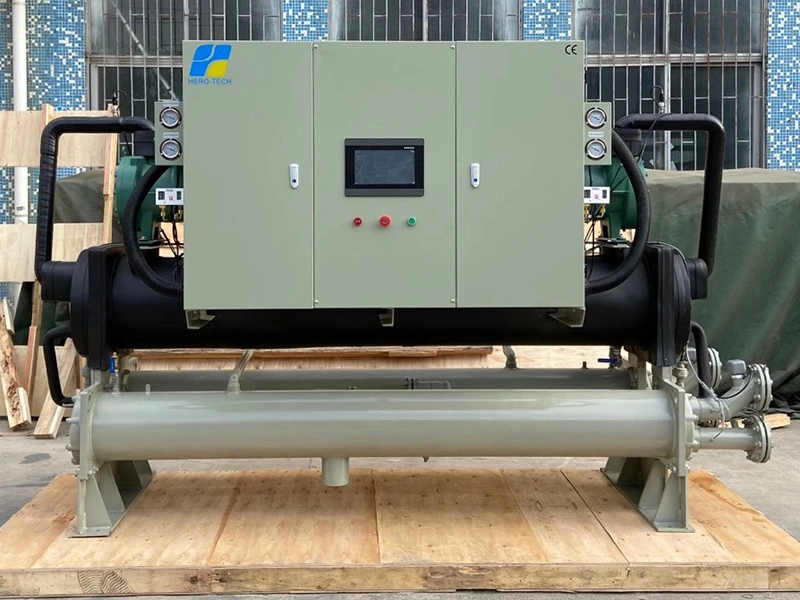

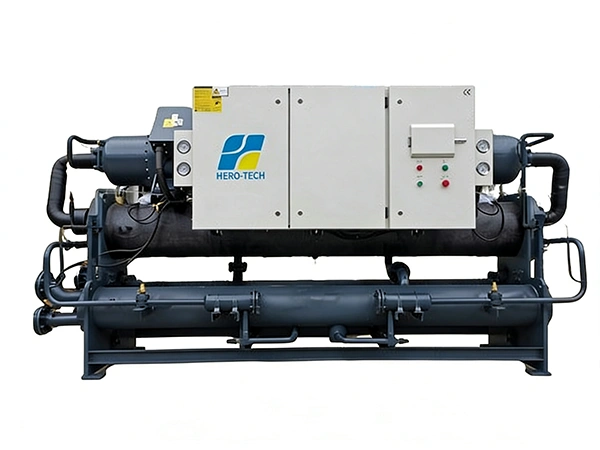

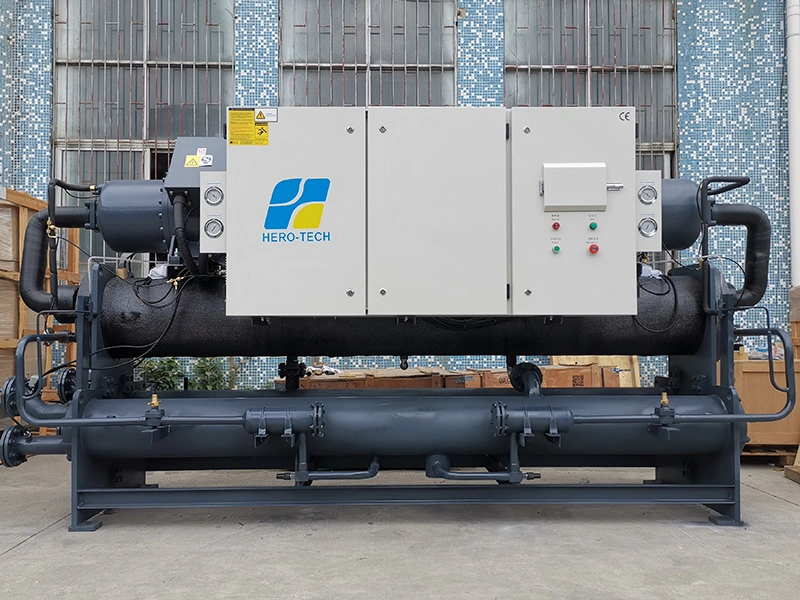

Chiller enfriado por agua (tipo tornillo)

Chiller enfriador industrial con compresor de tornillo semihermético

Chiller enfriado por agua (tipo tornillo)
  • Capacidad de refrigeración: de 30 a 1000 toneladas
  • Refrigerante: R22/R407C (estándar), R134A/R513A (opcional)
  • Alimentación: trifásica 380V~415V, 50Hz/60Hz
  • Compresor: compresor de tornillo semihermético (opciones de marcas: Bitzer, Hanbell, Refcomp, etc.)
  • Rango de temperatura del agua refrigerada: de +5°C a +35°C (temperatura ajustable)
  • Precisión del control de temperatura: de ±1°C a 2°C (ajustable)

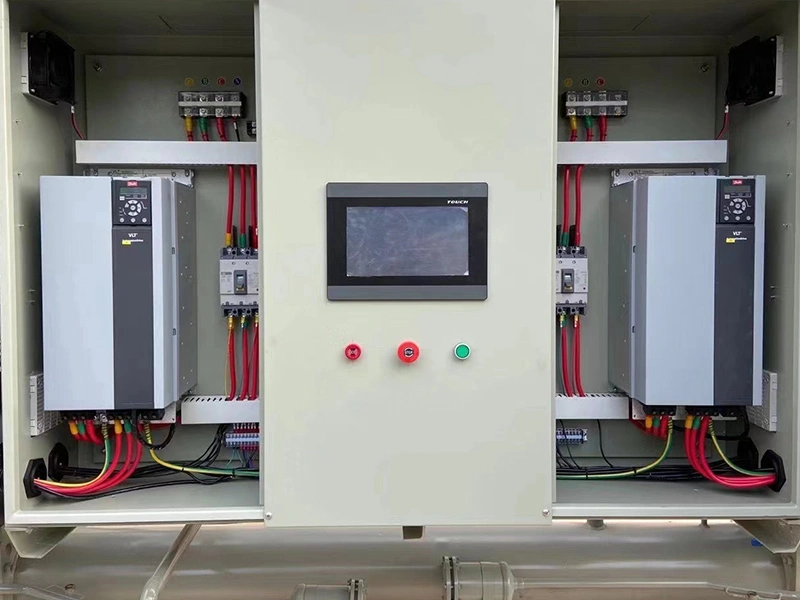

  • Inversor o arranque suave (opcional)
  • Dimensiones mínimas (largo x ancho x alto): 3240x850x1340mm
Solicite una cotización
Chiller enfriado por agua (tipo tornillo)
Chiller enfriado por agua (tipo tornillo)
Chiller enfriado por agua (tipo tornillo)
Chiller enfriado por agua (tipo tornillo)
Chiller enfriado por agua (tipo tornillo)
Chiller enfriado por agua (tipo tornillo)
Chiller enfriado por agua (tipo tornillo)
Características
  • Estos compresores utilizan compresores de tornillo semiherméticos de marcas reconocidas como Hanbell, Refcomp y Bitzer. El diseño de rotor 5:6 ofrece una eficiencia entre un 20% y un 30% superior a la de los modelos estándar y permite una modulación de capacidad suave y continua.
  • Su rendimiento es excepcional a plena carga, son ideales para operaciones sostenidas con alta carga y ofrecen un ahorro energético significativo en condiciones de estado estacionario.
  • El controlador microcomputador mantiene la estabilidad de la temperatura con alta precisión y, además, proporciona monitorización remota y funciones de autodiagnóstico. Algunos modelos pueden integrar el Internet de las Cosas y el big data para ayudar a los operadores a monitorizar y optimizar el rendimiento.
  • El evaporador y el condensador utilizan tubos de cobre con ranuras internas, tubos corrugados o tubos trapezoidales para mejorar la transferencia de calor. Algunos modelos utilizan evaporadores inundados para aumentar el área de intercambio de calor y mejorar la estabilidad de la refrigeración.
  • Se incluyen dispositivos de protección para evitar altas y bajas presiones, sobrecargas, congelación y sobrecalentamiento del compresor. Algunos modelos también incorporan una válvula de seguridad y un tapón fusible para mayor protección durante el funcionamiento a largo plazo.
  • Estos enfriadores cuentan con un COP superior a 4.5, lo que garantiza una alta eficiencia y bajos niveles de ruido gracias a la refrigeración por agua. También disponemos de opciones de recuperación de calor para optimizar el uso de la energía.
Especificaciones técnicas
Chiller enfriado por agua tipo tornillo (compresor único)
Modelo (HTS-***) 40W 50W 60W 80W 90W 120W 135W 170W 200W 240W 280W 300W
Capacidad nominal de refrigeración 7℃ kcal/h 102770 134848 144910 193844 228416 268664 314674 399384 496736 578436 677680 764540
    kW 119.5 156.8 168.5 225.4 265.6 312.4 365.9 464.4 577.6 672.6 788 889
  12℃ kcal/h 122980 161422 173376 231942 273308 321554 376594 477988 594518 692386 811066 915126
    kW 143 187.7 201.6 269.7 317.8 373.9 437.9 555.8 691.3 805.1 943.1 1064.1
Potencia de entrada kW 30.3 38 41.9 54,8 62.1 72.1 86.2 105.6 133 151.6 178.6 206.8
Fuente de energía   3Ph 380V~415V 50Hz/60Hz
Refrigerante Tipo   R22/R407C
  Carga kg 22 27 33 42 48 55 68 88 110 121 143 165
  Control   Válvula de expansión termostática
Compersor Tipo   Compresor de tornillo semihermético
  Potencia kW 30.3 38 41.9 54.8 62.1 72.1 86.2 105.6 133 151.6 178.6 206.8
  Modo de inicio   Y-△
  Control de capacidad % 0-25-50-75-100
Evaporador Tipo   Evaporador de carcasa y tubos/intercambiador de calor de placas de acero inoxidable
  Volumen de agua fría (7℃) m³/h 20.5 26.1 29.5 39.5 45.6 49.7 62.4 81 98 115 135.7 153
  Caída de presión del agua kPa 32 35 38 42 42 45 40 43 45 45 43 47
  Conexión de tubería pulgadas 3 3 3 3 3 4 4 5 6 6 6 8
Condensador Tipo   Condensador de carcasa y tubos
  Volumen de agua de refrigeración m³/h 25 32.3 36.6 49.2 56 61.7 77 101 125 125 170 191
  Caída de presión del agua kPa 42 42 43 43 43 45 48 46 48 48 45 47

  Conexión de tubería pulgadas 3 3 3 3 3 4 4 6 6 6 6 8
Dispositivos de seguridad
  • Protección interna del compresor
  • Protección contra sobrecorriente
  • Protección contra alta/baja presión
  • Protección contra sobretemperatura
  • Protección del caudal
  • Protección contra secuencia de fases/falta de fase
  • Protección contra bajo nivel de refrigerante
  • Protección anticongelante
  • Protección contra sobrecalentamiento del escape
Dimensiones Longitud mm 3240 2550 2550 3040 3030 3045 3550 3550 3605 3900 4300 4500
  Ancho mm 850 920 1070 980 1050 1060 1110 1185 1300 1380 1480 1480
  Altura mm 1340 1480 1390 1800 1765 1765 1765 1820 1955 1750 1780 1780
Peso neto kg 900 1050 1200 1800 1900 2050 2500 2650 3150 3350 3850 4160
Peso al funcionamiento kg 1050 1200 1350 1980 2150 2250 2700 2900 3400 3650 4150 4460
Los datos anteriores se basan en las siguientes condiciones de funcionamiento:
  • Temperaturas de entrada/salida de agua refrigerada: 12℃/7℃
  • Temperaturas de entrada/salida de agua de refrigeración: 30℃/35℃

Nota: Para las unidades que utilizan refrigerante R407C, la capacidad de enfriamiento es aproximadamente un 5% menor en comparación con los modelos R22.
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.

Chiller enfriado por agua tipo tornillo (compresores dobles)
Modelo (HTS-***) 100WD 120WD 160WD 180WD 240WD 270WD 300WD 340WD 400WD 480WD 520WD 560WD 600WD
Capacidad nominal de refrigeración 7℃ kcalh 269696 289820 387688 482632 537328 629348 764196 798968 993472 1156872 1245280 1355360 1529080
    kW 313.6 337 450.8 561.2 624.8 731.8 888.6 928.8 1155.2 1345.2 1448 1576 1778
  12℃ kcal/h 322844 346752 463884 577576 643108 753188 914696 955976 1189036 1384772 1490380 1622132 1830252
    kW 375.4 403.2 539.4 671.6 747.8 875.8 1063.6 1111.6 1382.6 1610.2 1733 1886.2 2128.2
Potencia de entrada kW 76 83.8 109.6 132.2 144.2 172.4 206.4 211.2 266 303.2 327 357.2 403.6
Fuente de energía   3Ph 380V-415V 50Hz/60Hz
Refrigerante Tipo   R22/R407C
  Carga   27×2 33×2 42×2 48×2 55×2 68×2 77×2 88×2 110x2 121×2 132x2 143×2 165×2
  Control   Válvula de expansión termostática
Compresor Tipo   Compresor de tornillo semihermético
  Potencia kW 38×2 41.9×2 54.8×2 66.1×2 72.1×2 86.2×2 103.2×2 105.6×2 133x2 151.6×2 163.5×2 178.6×2 201.8x2
  Modo de inicio   Y-△
  Control de capacidad % 0-25-50-75-100
Evaporador Tipo   Evaporador de carcasa y tubos
  Volumen de agua fría (7℃) m³/h 52.2 59 79 91.2 99.4 124.8 151.6 162 169 231.4 254 271.4 306
  Caída de presión del agua kPa 42 42 46 43 45 45 43 48 44 45 42 45 46
  Conexión de tubería pulgadas 4 4 5 6 6 6 8 8 8 8 10 10 10
Condensador Tipo   Condensador de carcasa y tubos
  Volumen de agua de refrigeración m³/h 64.6 73.2 98.4 112 123.4 154 191 202 248 290 318 340 382
  Caída de presión del agua kPa 41 42 42 45 48 46 48 48 46 42 48 48 48
  Conexión de tubería pulgadas 3×2 3×2 3×2 3×2 4×2 4×2 4×2 5×2 5×2 5×2 6×2 6×2 6×2
Dispositivos de seguridad
  • Protección interna del compresor
  • Protección contra sobrecorriente
  • Protección contra alta/baja presión
  • Protección contra sobretemperatura
  • Protección del caudal
  • Protección contra secuencia de fases/falta de fase
  • Protección contra bajo nivel de refrigerante
  • Protección anticongelante
  • Protección contra sobrecalentamiento del escape
Dimensiones Longitud mm 2800 2950 3150 3480 3480 3650 3650 3750 4230 4230 4350 4350 4420
  Ancho mm 780 810 850 875 895 1120 1220 1300 1380 1480 1450 1560 1650
  Altura mm 1650 1650 1750 1850 1850 1950 1950 2100 2150 2250 2250 2300 2450
Peso neto kg 1850 2200 2650 2800 3450 3950 4100 4450 5000 5250 5500 5750 6000
Peso al funcionamiento kg 2150 2500 2970 3400 4160 4350 4700 5050 5700 5950 6100 6350 6600
Los datos anteriores se basan en las siguientes condiciones de funcionamiento:
  • Temperaturas de entrada/salida de agua refrigerada: 12°C/7°C
  • Temperaturas de entrada/salida de agua de refrigeración: 30°C/35°C

Nota: Para las unidades que utilizan refrigerante R407C, la capacidad de enfriamiento es aproximadamente un 5% menor en comparación con los modelos R22.
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.

Chiller enfriado por agua tipo tornillo (cuatro compresores)
Modelo (HTS-***) 320WF 360WF 440WF 540WF 680WF 760WF 960WF 1040WF 1120WF 1200WF
Capacidad nominal de refrigeración 7℃ kcal/h 775376 913664 1074656 1258696 1597536 1913328 2313744 2490560 2710720 3058160
    kW 901.6 1062.4 1249.6 1463.6 1857.6 2224.8 2690.4 2896 3152 3556
  12℃ kcal/h 927768 1093232 1286216 1506376 1911952 2289664 2769544 2980760 3244264 3660504
    kW 1078.8 1271.2 1495.6 1751.6 2223.2 2662.4 3220.4 3466 3772.4 4256.4
Potencia de entrada kW 219.2 248.4 288.4 344.8 422.4 508.4 606.4 654 714.4 807.2
Fuente de energía   3Ph 380V-415V 50Hz/60Hz
Refrigerante Tipo   R22/R407C
  Carga kg 42×4 48×4 55×4 68×4 88×4 108×4 121×4 132×4 143×4 165×4
  Control   Válvula de expansión termostática
Compresor Tipo   Compresor de tornillo semihermético
  Potencia kW 54.8×4 62.1×4 72.1×4 86.2×4 105.6×4 127.1×4 151.6×4 163.5×4 178.6×4 201.8×4
  Modo de inicio   Y-△
  Control de capacidad % 0-25-50-75-100
Evaporador Tipo   Evaporador de carcasa y tubos
  Volumen de agua fría (7℃) m³/h 158 182.4 198.8 249.6 324 382.8 462.8 508 542.8 612
  Caída de presión del agua kPa 46 43 45 45 48 43 45 42 45 46
  Conexión de tubería pulgadas 8×2 8×2 10×2 10×2 10×2 10×2 12×2 12×2 8×4 8×4
Condensador Tipo   Condensador de carcasa y tubos
  Volumen de agua de refrigeración m³/h 196.8 224 246 8 308 404 476 580 636 680 764
  Caída de presión del agua kPa 42 45 48 46 48 45 42 48 48 48
  Conexión de tubería pulgadas 5×2 5×2 6×2 6×2 8×2 4×4 4×4 6×4 6×4 6×4
Dispositivos de seguridad
  • Protección interna del compresor
  • Protección contra sobrecorriente
  • Protección contra alta/baja presión
  • Protección contra sobretemperatura
  • Protección del caudal
  • Protección contra secuencia de fases/falta de fase
  • Protección contra bajo nivel de refrigerante
  • Protección anticongelante
  • Protección contra sobrecalentamiento del escape
Dimensiones Longitud mm 3150 3480 3480 3650 3750 3750 4230 4350 4350 4420
  Ancho mm 1700 1750 1790 2240 2600 2900 2960 2900 3300 3300
  Altura mm 1750 1850 1850 1950 2100 2150 2250 2250 2300 2450
Peso neto kg 2650 2800 3450 3950 4450 4700 5250 5500 5750 6000
Peso al funcionamiento kg 3200 3380 4160 4760 5270 5460 6100 6400 6680 6970
Los datos anteriores se basanen las siguientes condiciones de funcionamiento:
  • Temperaturas de entrada/salida de agua refrigerada: 12°C/7°C
  • Temperaturas de entrada/salida de agua de refrigeración: 30°C/35°C

Nota: Para las unidades que utilizan refrigerante R407C, la capacidad de enfriamiento es aproximadamente un 5% menor en comparación con los modelos R22.
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.

Aplicaciones típicas
    Sector industrial
  • Química y farmacéutica: Ideal para controlar la temperatura en reactores, mantener estables los procesos de cristalización y garantizar condiciones precisas durante la producción de fármacos.
  • Procesamiento de plásticos: Mantiene la temperatura adecuada del molde en las líneas de inyección y extrusión, lo que acelera la producción y mejora la calidad de la superficie.
  • Fabricación electrónica: Ayuda a disipar el calor de las máquinas de corte láser y los equipos semiconductores, protegiendo así las piezas sensibles.
  • Procesamiento de metales: Facilita la refrigeración en la galvanoplastia y el tratamiento térmico, reduciendo el estrés térmico y prolongando la vida útil del equipo.
    Sector comercial
  • Es ideal para garantizar una refrigeración constante durante todo el año en espacios de gran tamaño como centros comerciales, complejos de centros comerciales y hoteles de lujo.
  • Los chiller enfriados por agua tipo tornillo mantienen la temperatura estable en cámaras frigoríficas y armarios refrigerados para preservar la frescura de alimentos y productos farmacéuticos.
    Aplicaciones especiales
  • Medicina y laboratorio: Se utiliza en la refrigeración de escáneres de resonancia magnética y en laboratorios de PCR para mantener entornos controlados, garantizando una estabilidad precisa de la temperatura y un funcionamiento sin vibraciones.
  • Nuevas energías y automoción: Adecuado para cumplir con las necesidades de refrigeración de las líneas de fabricación de baterías y los procesos de fundición en la producción de vehículos.
    Centro de datos y sector energético
  • Centros de supercomputación: Se utilizan para suministrar refrigeración ininterrumpida a gabinetes de servidores de alta densidad en entornos con gran volumen de datos.
  • Centrales eléctricas: Regulan la temperatura del aceite lubricante de las turbinas y proporcionan refrigeración a los sistemas de climatización de las salas de control.
