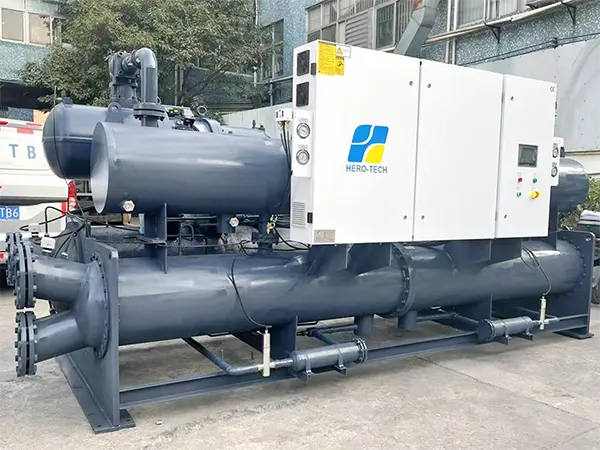

Enfriador de tornillo tipo inundado
Chiller enfriador industrial con evaporador tipo inundado y compresor de tornillo tipo inundado semihermético
- Refrigerante: R22/R134a
- Fuente de energía: 3Ph 380V 50Hz
- Fabricación industrial y refrigeración de prrocesos Se utiliza en las industrias química y farmacéutica para la refrigeración de reactores y el control de temperatura en líneas de producción, como la polimerización de PVC y la síntesis de fármacos. En el procesamiento de alimentos, garantiza una refrigeración estable para la pasteurización de lácteos, tanques de fermentación de cerveza y cámaras frigoríficas (de –5°C a 5°C). En la fabricación de automóviles, facilita la climatización de talleres de pintura y la refrigeración de equipos de soldadura.
- Grandes edificios comerciales Ideal para centros comerciales, hoteles de lujo y grandes hospitales que requieren refrigeración estable las 24 horas mediante aire acondicionado central. En centros de datos, mantiene un control preciso de la temperatura (±0.5°C) para evitar el sobrecalentamiento y los tiempos de inactividad.
- Sistemas de refrigeración de distrito y almacenamiento de hielo Adecuado para CBD urbanos, aeropuertos y otros proyectos de refrigeración centralizada, donde la alta eficiencia satisface las demandas de carga base. Funciona a la perfección con los sistemas de almacenamiento de hielo, produciendo hielo por la noche y proporcionando refrigeración durante el día para optimizar los costes energéticos.
- Nuevas energías y aplicaciones especializadas Se aplica en la producción de baterías de litio para la refrigeración de máquinas de recubrimiento de electrodos y la regulación de la temperatura en talleres de secado, incluyendo diseños a prueba de explosiones cuando sea necesario. En centrales nucleares, proporciona refrigeración para equipos auxiliares y zonas no radiactivas dentro de la isla nuclear.
- Instalaciones y recintos públicos Da soporte a grandes sistemas de climatización (HVAC) en estaciones de metro o tren de alta velocidad, gestionando picos de demanda repentinos. En estadios y centros de exposiciones, proporciona refrigeración rápida durante grandes eventos, ofreciendo una solución energéticamente eficiente para sistemas de aire acondicionado comerciales a gran escala.
| Modelo | HTSF- | ||||||||||||
| | | | | | | | | | | | | ||
| Capacidad nominal de refrigeración | kW | 289 | 367 | 497 | 698 | 808 | 945 | 1144 | 1407 | 1978 | 2010 | 2416 | 3956 |
| kcal/h (×104) | 25 | 31 | 43 | 60 | 70 | 81 | 98 | 121 | 170 | 173 | 216 | 340 | |
| Coeficiente de rendimiento (COP) | 5.9 | 6.1 | 6 | 6 | 6.2 | 6.3 | 6.2 | 6.2 | 6 | 6 | 6 | 6 | |
| Refrigerante | R22/R134A | ||||||||||||
| Fuente de energía | 3Ph 380V 50Hz | ||||||||||||
| Compresor | Tipo | Compresor semihermético de doble tornillo | |||||||||||
| Cantidad | 1 set | 2 sets | |||||||||||
| Modo de inicio | Y-△ | ||||||||||||
| Control de capacidad | Control de capacidad de 3 pasos, 4 pasos o continuo | ||||||||||||
| Potencia de entrada (kW) | 49 | 60 | 83 | 116 | 131 | 150 | 184 | 228 | 329 | 335 | 402 | 652 | |
| Corriente de funcionamiento (A) | 83 | 101 | 140 | 195 | 220 | 252 | 310 | 383 | 552 | 562 | 675 | 1095 | |
| Evaporator | Tipo | Evaporador inundado de carcasa y tubo de alta eficiencia | |||||||||||
| Caudal (m³/h) | 50 | 63 | 85 | 120 | 139 | 163 | 197 | 242 | 340 | 345 | 432 | 680 | |
| Conexión de tubería (mm) | DN100 | DN100 | DN100 | DN125 | DN150 | DN150 | DN150 | DN200 | DN200 | DN250 | DN250 | DN300 | |
| Caída de presión del agua (kPa) | 50 | 50 | 50 | 50 | 50 | 50 | 55 | 55 | 55 | 58 | 58 | 60 | |
| Condensador | Tipo | Carcasa y tubo | |||||||||||
| Caudal (m³/h) | 58 | 73 | 98 | 133 | 162 | 188 | 228 | 281 | 396 | 375 | 499 | 792 | |
| Conexión de tubería (mm) | DN100 | DN100 | DN125 | DN150 | DN150 | DN150 | DN150 | DN150 | DN200 | DN250 | DN250 | DN300 | |
| Caída de presión del agua (kPa) | 46 | 46 | 47 | 47 | 48 | 48 | 50 | 50 | 53 | 53 | 56 | 58 | |
| Dimensiones | Longitud (mm) | 3100 | 3100 | 3200 | 3650 | 3700 | 3700 | 3700 | 3750 | 3800 | 4850 | 5400 | 5990 |
| Ancho (mm) | 1200 | 1200 | 1260 | 1360 | 1550 | 1650 | 1700 | 1700 | 2200 | 2100 | 2050 | 2350 | |
| Altura (mm) | 1700 | 1700 | 1850 | 1990 | 2200 | 2250 | 2300 | 2500 | 2850 | 2300 | 2500 | 3050 | |
| Peso neto (kg) | 2500 | 2500 | 3100 | 3500 | 3600 | 4000 | 4350 | 5800 | 7200 | 8380 | 11500 | 13550 | |
- Parámetros nominales de funcionamiento: La temperatura de entrada/salida del agua fría es de 17℃/12℃, y la temperatura de entrada/salida del agua de refrigeración es de 30℃/35℃.
- El evaporador es un evaporador de líquido inundado de carcasa y tubos de alta eficiencia, y el condensador es un condensador de carcasa y tubos de alta eficiencia. La presión de diseño en el lado del agua es de 1.0MPa.
- Debido a mejoras tecnológicas, las dimensiones externas y el peso pueden variar. Por lo tanto, los valores anteriores se proporcionan solo como referencia.
- Considerando las condiciones de funcionamiento transitorias y reales, se recomienda que el caudal de la bomba de agua fría sea 1.2 veces el caudal de agua del evaporador y el de la bomba de agua de refrigeración sea 1.35 veces el caudal de agua del condensador.
Personalizamos y entregamos enfriadores industriales y equipos de enfriamiento de procesos para satisfacer sus especificaciones
¿Qué tipo de sistema de refrigeración se recomienda para lugares con espacio de instalación limitado?
En lugares con espacio limitado, los chillers enfriados tipo scroll son una excelente opción. Su diseño compacto les permite adaptarse a áreas más pequeñas y, al mismo tiempo, ofrecer un rendimiento de refrigeración fiable, lo que los hace ideales para instalaciones pequeñas o con espacio limitado.
¿Qué tipo de sistema de refrigeración es adecuado para las instalaciones de fabricación de productos electrónicos?
La fabricación de productos electrónicos requiere una alta eficiencia de intercambio de calor y un funcionamiento estable y continuo para mantener una calidad constante del producto. Los chillers tornillo de película descendente o tipo inundado son ideales para estas aplicaciones, ya que ofrecen un control preciso de la temperatura y un rendimiento de refrigeración eficiente incluso en condiciones de producción exigentes.
¿Qué tipo de chiller enfriador se recomienda para áreas con disponibilidad limitada de agua?
En regiones donde el suministro de agua es escaso o de difícil acceso, los chillers enfriados por aire son la mejor opción. No requieren una torre de enfriamiento externa, lo que facilita la instalación y el mantenimiento, a la vez que ofrecen un rendimiento de refrigeración confiable.
¿Qué tipo de chiller enfriador es el más adecuado para los centros de datos?
Los centros de datos requieren equipos de refrigeración que funcionen todo el año, ofrezcan un control preciso de la temperatura y maximicen la eficiencia energética. Los chillers enfriadores centrífugos de frecuencia variable y los chillers enfriadores centrífugos de rodamientos magnéticos son las mejores opciones para los centros de datos, ya que pueden mantener temperaturas ambiente estables con una precisión de ±0.5°C, a la vez que ofrecen un rendimiento superior en materia de ahorro energético.
¿Qué tipo de chiller enfriador se recomienda para fábricas en regiones frías?
Para instalaciones ubicadas en climas fríos que requieren refrigeración durante todo el año, los chillers tornillo con refrigeración libre son una opción ideal. Estos sistemas de refrigeración aprovechan el frío ambiental natural para reducir la temperatura del agua refrigerada, lo que reduce significativamente el consumo de energía.
