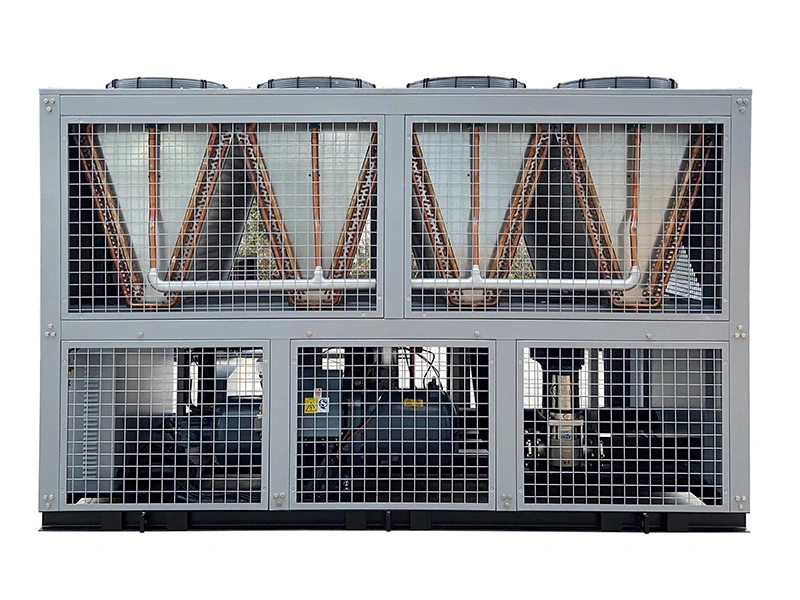

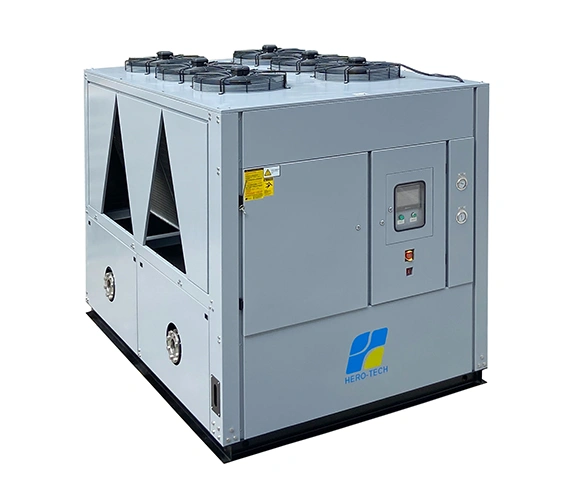

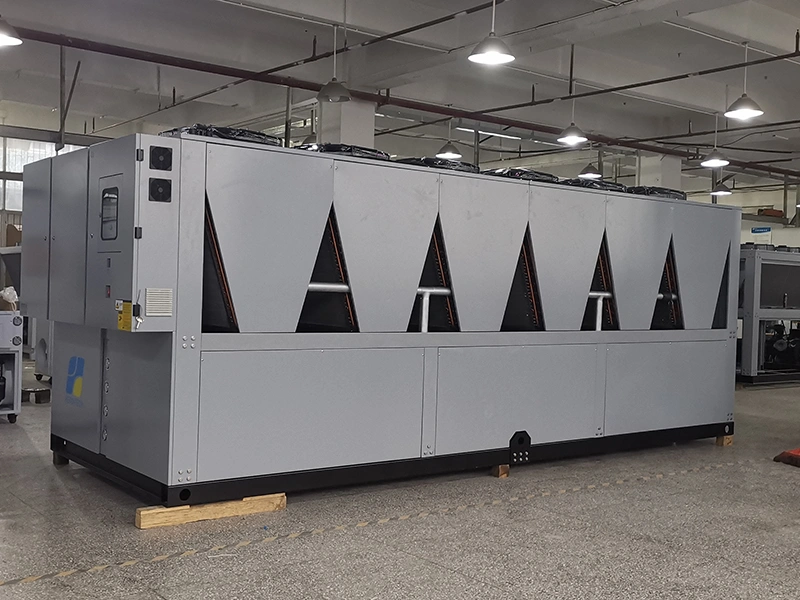

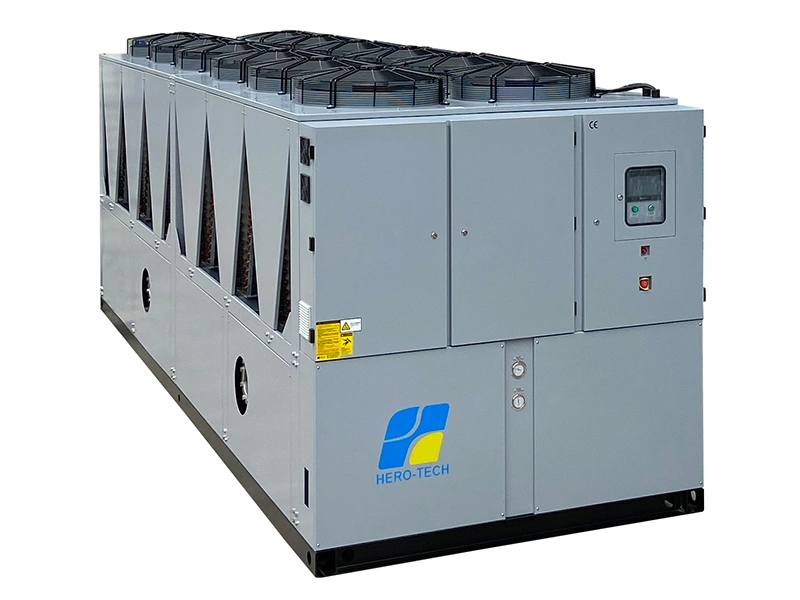

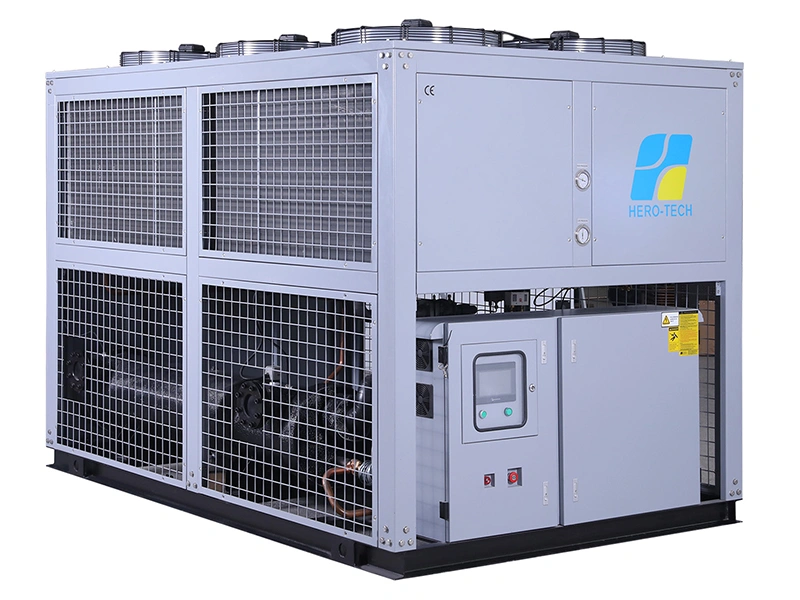

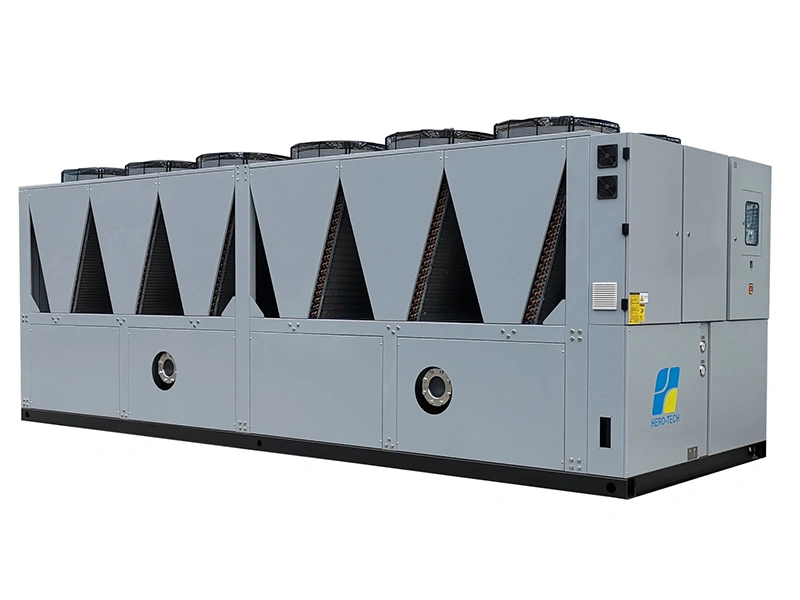

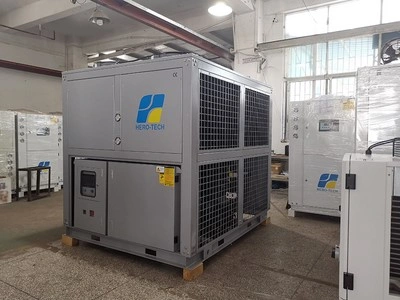

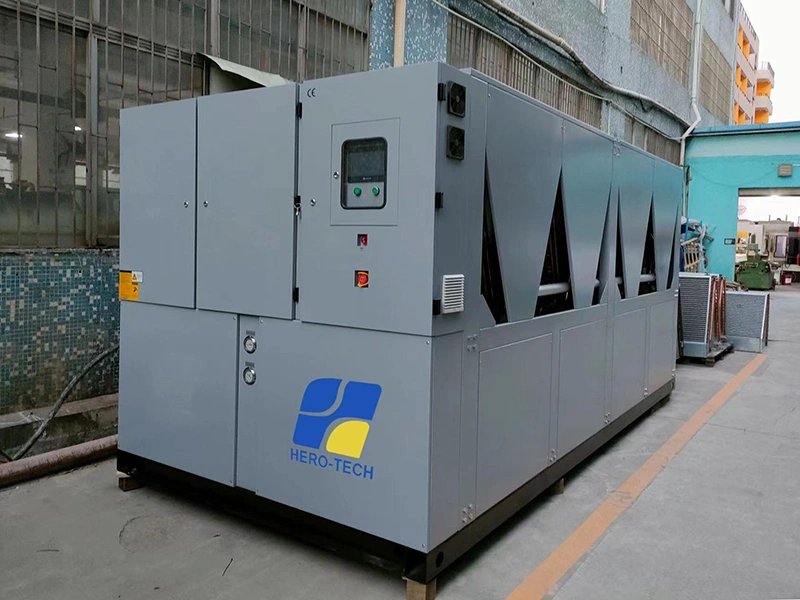

Chiller enfriado por aire (tipo tornillo)

Chiller enfriador industrial con compresor de tornillo semihermético

Chiller enfriado por aire (tipo tornillo)
  • Capacidad de refrigeración: de 30 a 600 toneladas
  • Refrigerante: R22/R407C
  • Alimentación: trifásica 380V~415V, 50Hz/60Hz
  • Compresor: compresor de tornillo semihermético (marcas: Bitzer, Hanbell, Refcomp, etc.)

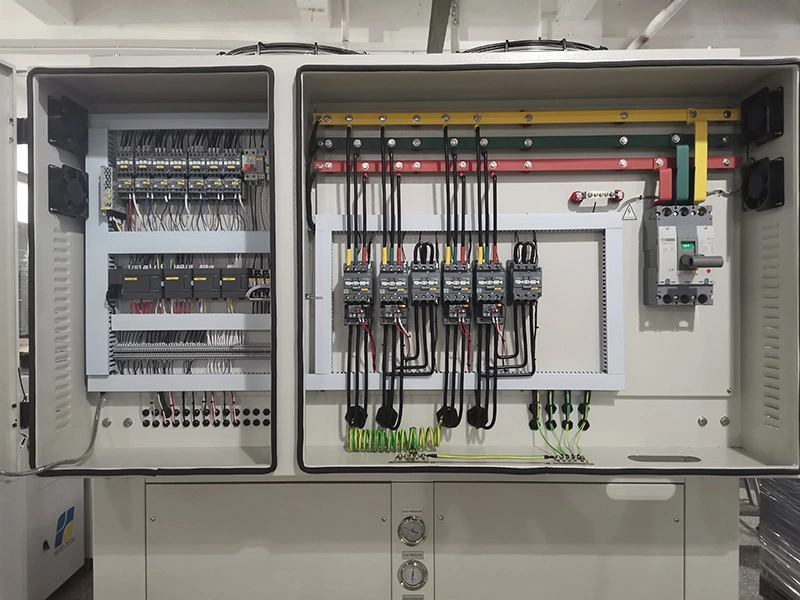

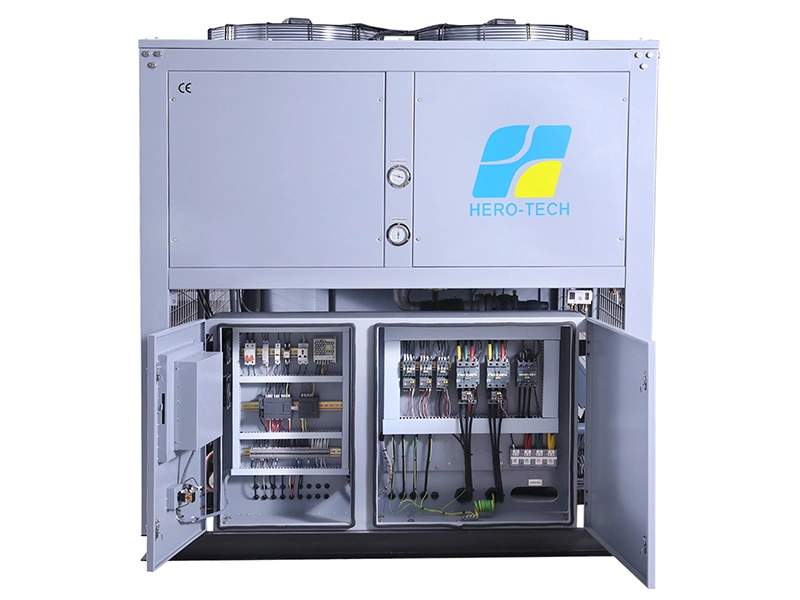

  • Sistema de control: PLC + pantalla táctil
  • Rango de temperatura del agua refrigerada: de +5°C a +35°C
  • Precisión del control de temperatura: de ±1°C a 2°C
  • Temperatura ambiente: de -35°C a +40°C
  • Dimensiones mínimas (largo x ancho x alto): 2530x1700x1960mm
Solicite una cotización
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Chiller enfriado por aire (tipo tornillo)
Características
  • No requiere circuito de agua de refrigeración, torre de refrigeración, bombas ni equipos de tratamiento de agua. Esto reduce el espacio y los costes de instalación, lo que lo hace ideal para zonas con agua de calidad limitada o deficiente. Su estructura modular permite su entrega como una unidad completa, cuya instalación in situ solo requiere conexiones de alimentación y agua refrigerada, lo que reduce el tiempo de puesta en marcha en más de un 50%.
  • El chiller enfriado por aire tipo tornillo está diseñado para funcionar de forma fiable a temperaturas ambiente de entre -10°C y 35°C. Para aplicaciones especializadas, puede configurarse para entornos de baja temperatura de hasta -35°C o para condiciones de alta temperatura de hasta 55°C.
  • Equipado con un compresor industrial de doble tornillo de tercera generación con un perfil de rotor 5:6. La capacidad se puede ajustar del 0% al 100%, ya sea por etapas o de forma continua, lo que reduce el consumo de energía. El control inteligente multiunidad rota el funcionamiento entre unidades según la demanda de carga, lo que prolonga su vida útil.
  • Al no tener sistema de refrigeración por agua, no es necesario lidiar con incrustaciones ni algas, lo que reduce los costes anuales de mantenimiento en aproximadamente un 40%. El compresor de tornillo está diseñado para funcionar hasta 100,000 horas, mientras que los rodamientos autolubricantes del ventilador amplían los intervalos de mantenimiento a 8000 horas.
  • Compatible con refrigerantes como R407C, R134A y R513A. Las medidas de reducción de ruido incluyen ventiladores de baja velocidad, aletas silenciadoras y cubiertas aislantes.
Aplicaciones típicas
  • En centros urbanos, especialmente donde el espacio en azoteas es limitado, los chillers enfriados por aire tipo tornillo son ideales para oficinas medianas, hoteles o centros comerciales. En hospitales, laboratorios y escuelas, también evitan los problemas de empañamiento e higiene asociados con las torres de refrigeración.
  • En la industria manufacturera, pueden mantener temperaturas estables en los moldes de inyección (aproximadamente ±1°C) o garantizar el funcionamiento normal de las prensas de impresión sin causar problemas debido a las altas temperaturas. Los procesadores de alimentos suelen utilizarlos para preenfriar las salas de almacenamiento a 5-10°C o mantener bajas temperaturas en las líneas de producción de carne, todo ello sin el riesgo de contaminación del agua asociado con los sistemas tradicionales.
  • Los pequeños centros de datos y las estaciones base 5G suelen optar por este tipo de chillers enfriadores de tornillo por su fácil mantenimiento y su posibilidad de implementación descentralizada. También son una buena opción de respaldo para las instalaciones que dependen de chillers enfriados por agua, lo que les permite intervenir si los problemas de suministro de agua provocan el sobrecalentamiento de los servidores.

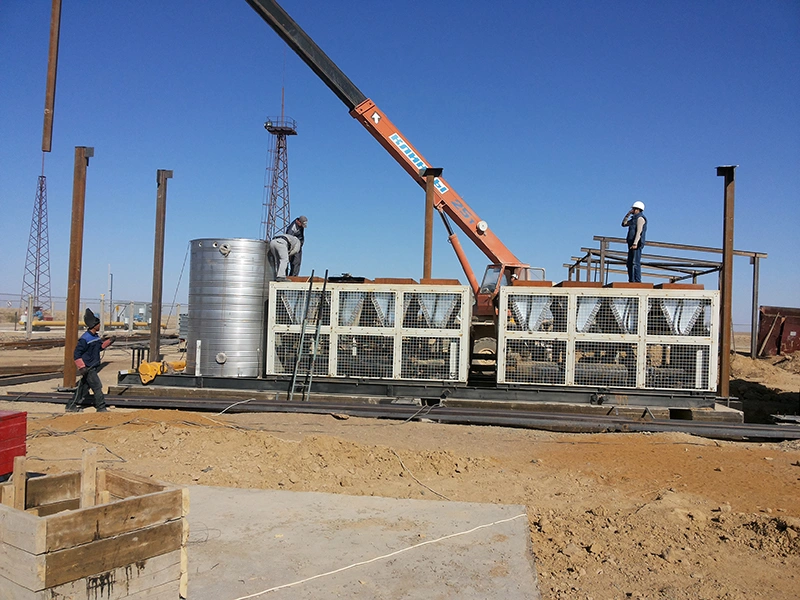

  • Los parques industriales y los centros logísticos utilizan enfriadores de tornillo refrigerados por aire distribuidos para satisfacer las fluctuaciones en las necesidades de refrigeración. Para eventos temporales, como ferias comerciales o eventos deportivos, estas unidades se instalan y desinstalan rápidamente sin necesidad de grandes obras de infraestructura.
  • En regiones con escasez de agua, como Oriente Medio o algunas zonas de África, los chillers enfriados por aire tipo tornillo pueden proporcionar una refrigeración estable durante todo el año sin consumir recursos hídricos valiosos.
Especificaciones técnicas
Modelo (HTS-***) 40A 50A 60A 80A 90A 100A 110A 135A 150A 170A 80AD 100AD 120AD 160AD 180AD 200AD 220AD 270AD 300AD 340AD
Capacidad nominal de refrigeración 7℃ kcal/h 89870 118078 126850 169764 200122 215860 235554 275716 336260 350192 179740 236156 253700 339528 400244 431720 471108 551432 672520 700384
kW 104.5 137.3 147.5 197.4 232.7 257 273.9 320.6 391 407.2 209 274.6 295 394.8 465.4 502 547.8 641.2 782 814.4
12℃ kcal/h 108360 142330 152822 204508 241144 239720 283714 332132 404200 421830 216720 284660 305644 409016 482288 519440 567428 664264 808400 843660
kW 126 165.5 177.7 237.8 280.4 302 329.9 386.2 470 490.5 257 331 355.4 475.6 560.8 604 659.8 772.4 940 981
Potencia de entrada kW 38.7 47.6 53.3 69.8 78.3 83.7 90.6 109.4 129.8 133 76.6 95.2 106.6 137.6 156.6 167.4 181.2 218.8 259 266
Fuente de energía 3PH 380~415V 50HZ/60HZ
Refrigerante Tipo R22/R407C
Carga kg 28 35 42 52 60 65 70 84 98 105 28×2 35×2 42x2 52×2 60x2 65×2 70×2 84×2 98×2 105x2
Control Válvula de expansión termostática
Compresor Tipo Compresor de tornillo semihermético
Potencia kW 35.1 44 48.5 63.4 71.9 76.5 83.4 99.8 119 122.2 35.7*2 44*2 48.5*2 63.4*2 71.9*2 76.5*2 83.4*2 99.8*2 119*2 122.2*2
Modo de inicio Y-△
Control de capacidad % 0-25-50-75-100
Evaporator Tipo Evaporador de carcasa y tubos / Intercambiador de calor de placas de acero inoxidable
Volumen de agua fría (7℃) m³/h 18 23.6 25.7 34.4 40.5 43.1 46.4 55 67.3 69.5 35.6 46.5 50.8 68 80 86.3 92.8 110.6 134.5 139
Caída de presión del agua kPa 32 35 38 42 45 42 43 43 41 41 45 43 43 41 42 45 45 42 46 46
Conexión de tubería pulgadas 3 3 3 3 3 4 4 4 5 5 3 4 4 5 6 6 6 6 8 8

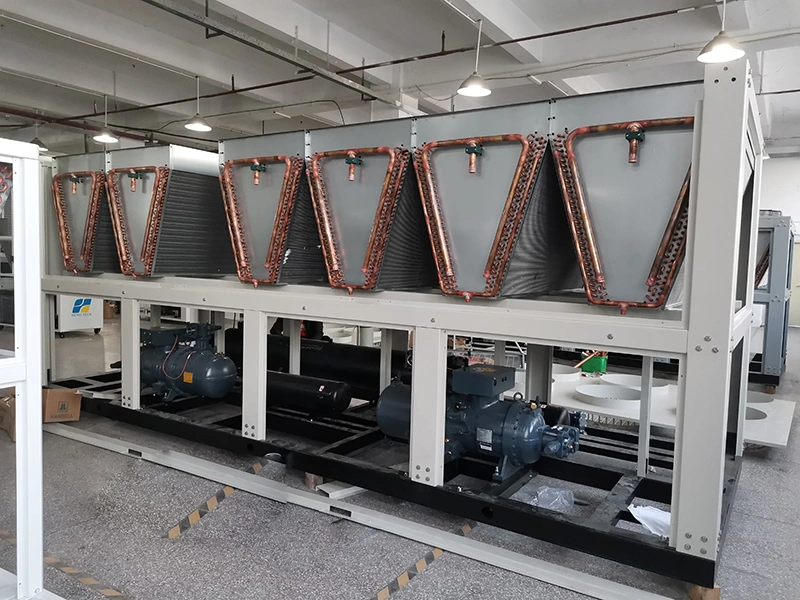

Condenser Tipo Tubo de cobre con aletas de alta eficiencia, refrigerado por aire
Ventilador Tipo Ventilador axial de alto caudal y bajo nivel de ruido
Potencia kW 0.6*6 0.6*6 0.8*6 0.8*8 0.8*8 0.9*8 0.9*8 0.9*8 0.9*12 0.9*12 0.8*8 0.9*8 0.8*12 0.9*12 0.8*16 0.9*16 0.9*16 0.8*24 0.9*24 0.9*24
Volumen de aire m³/h 53520 53520 74520 99360 99360 120960 120960 149040 181440 181440 99360 120960 149040 181440 198720 241920 241920 298080 362880 362880
Dispositivos de seguridad Protección interna del compresor
Protección contra sobrecorriente
Protección de alta/baja presión
Protección contra sobretemperatura
Protección de flujo
Protección contra pérdida de fase/secuencia de fase
Protección contra niveles bajos de refrigerante
Protección anticongelante
Protección contra sobrecalentamiento de descarga
Dimensiones Longitud mm 2530 2650 2950 3310 4000 4300 4300 5650 5980 5980 4000 4300 5650 5980 8000 8600 8600 11300 11960 11960
Ancho mm 1700 1800 1800 1800 2000 2000 2000 2000 2000 2000 1800 2000 2000 2000 1800 2000 2000 2000 2000 2000
Altura mm 1960 2060 2160 2200 2050 2170 2170 2070 2170 2170 2050 2170 2070 2170 2050 2170 2170 2070 2170 2170
Peso neto kg 1300 1600 1900 2350 2550 2700 2800 2950 3100 3200 2500 2950 3350 4100 4350 4550 4750 5200 5500 5700
Peso al funcionamiento kg 1450 1750 2100 2550 2800 2950 3050 3250 3400 3500 2800 3250 3750 4500 4850 5050 5250 5800 6100 6300

Las especificaciones anteriores se basan en las siguientes condiciones de diseño:

  • Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
  • Temperatura de entrada/salida del aire de refrigeración: 35°C / 43°C

Los modelos más grandes que el HTS-150AD adoptan un diseño modular.

Nota: La capacidad de refrigeración de las unidades que utilizan R407C será aproximadamente un 5% menor que la de las que utilizan R22. Refrigerantes opcionales: R407C / R134a.

Nos reservamos el derecho de modificar las especificaciones sin previo aviso
