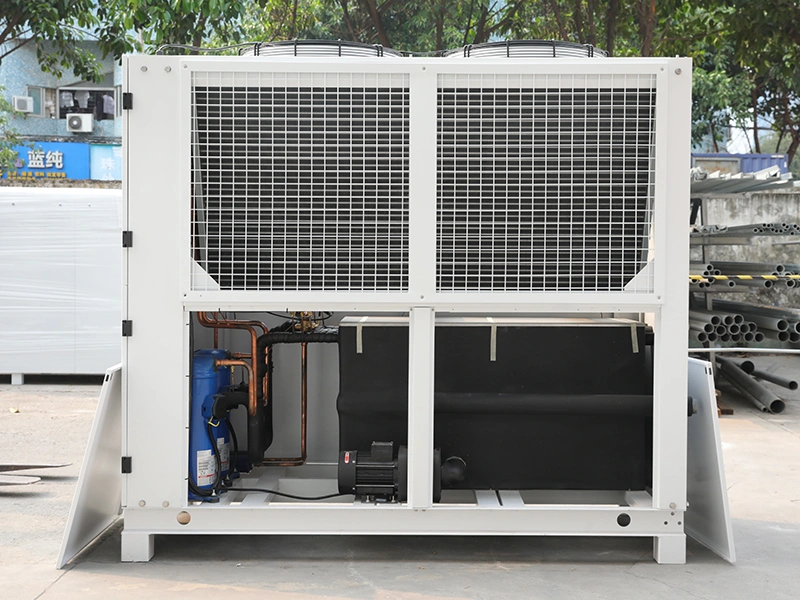

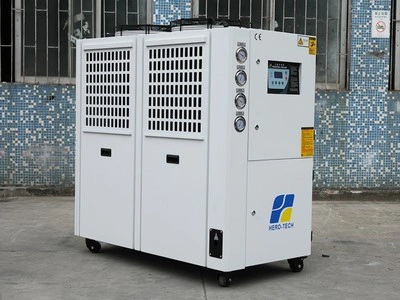

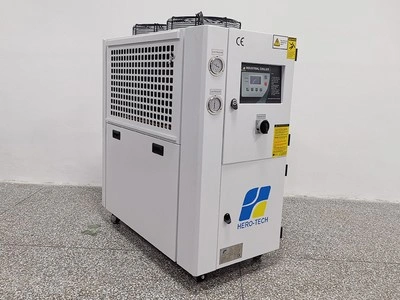

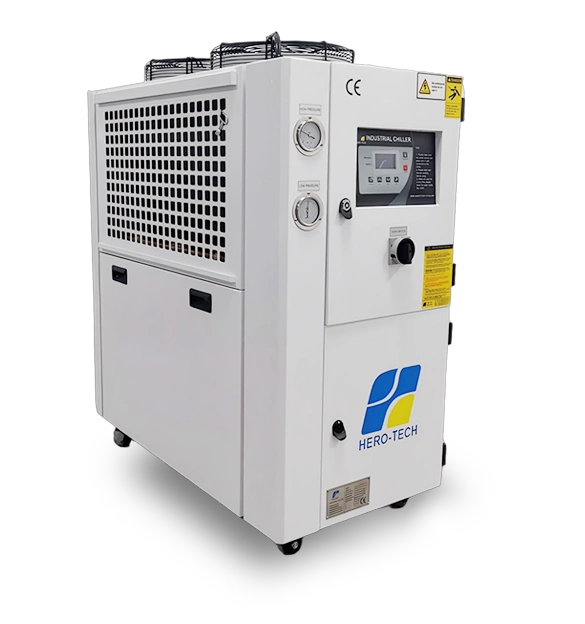

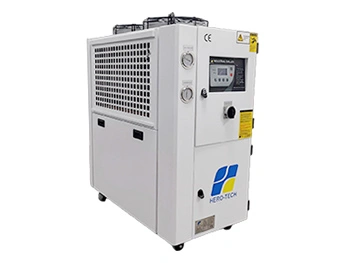

Chiller enfriado por aire (tipo scroll)
Chiller enfriado por aire compacto con compresor scroll
- Capacidad de refrigeración: de 0.3 a 120 toneladas
- Refrigerante: R22/R407C/R410A (para aplicaciones estándar)
- Alimentación: 380V 50Hz trifásica
- Marca del compresor: Panasonic, Danfoss, Bitzer, Copeland, Invotech
- Rango de temperatura del agua refrigerada: de +5°C a +35°C (temperatura ajustable)
- Precisión del control de temperatura: de ±1°C a 2°C
- Temperatura ambiente: de -10°C a +35°C (diseño estándar)
- Dimensiones mínimas (largo x ancho x alto): 600x400x1100mm
-
Control de microcomputadoras
- Interfaz bilingüe (chino-inglés o chino-ruso) para una conmutación sencilla.
- La estabilidad de la temperatura se mantiene entre ±1°C y ±2°C.
- Manejo intuitivo con pantalla de estado intuitiva.

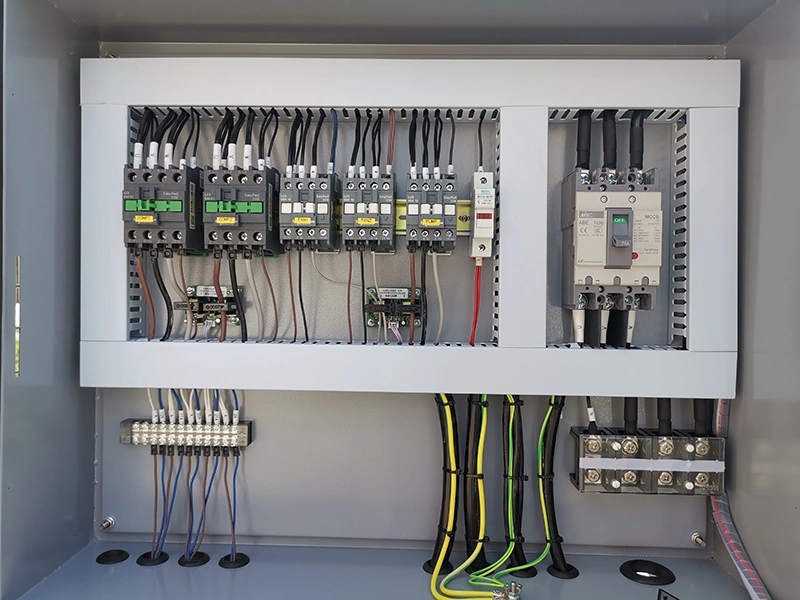

- Los componentes de alta calidad de Schneider Electric (Francia) y Siemens (Alemania) garantizan un rendimiento fiable y una larga vida útil.
-
Amplia gama de aplicaciones y bajo mantenimiento
- Los condensadores de aletas enfriados por aire funcionan eficientemente en diversos entornos y son fáciles de instalar, limpiar y mantener.
- No requieren torre de enfriamiento ni bomba de agua externa, ya que el calor se extrae únicamente a través del aire ambiente. Esto reduce el consumo de agua, minimiza los requisitos de mantenimiento y logra un alto coeficiente de rendimiento (COP).
-
Instalación flexible y que ahorra espacio
- Nuestros chillers enfriados por aire tipo scroll presentan un diseño compacto que permite su instalación en azoteas o espacios reducidos, ahorrando valioso espacio.
- Ofrecemos modelos con gabinete abierto y cerrado para adaptarse a las diferentes necesidades de cada instalación, y algunos modelos incluyen ruedas para facilitar su movilidad.
- Ideal para enfriar moldes en procesos de moldeo por inyección y extrusión, lo que ayuda a acortar los ciclos de producción y a producir superficies de producto más lisas y de mayor calidad.
- Mantienen temperaturas de funcionamiento estables en máquinas de corte láser y equipos de recubrimiento al vacío, protegiendo los componentes de precisión y garantizando un rendimiento fiable en dispositivos electrónicos y semiconductores.
- En las industrias química y farmacéutica, los chillers enfriados por aire tipo scroll controlan la temperatura de los reactores y los procesos de cristalización, manteniendo la estabilidad del proceso y asegurando una calidad constante del producto.
- Ideales para mantener una temperatura constante en equipos de laboratorio, como espectrómetros de masas y sistemas de resonancia magnética nuclear, garantizando resultados de pruebas precisos y repetibles.
- Adecuados para líneas de producción de baterías y procesos de fundición en las industrias de nuevas energías y automoción, mejorando la eficiencia de la refrigeración, acelerando la producción y aumentando la fiabilidad del producto.
- Facilitan la refrigeración en centros comerciales, hoteles y otros grandes edificios, con la opción de que varias unidades trabajen juntas para aumentar la capacidad de refrigeración.
- Disipan eficientemente el calor en centros de datos, talleres y otros grandes espacios, ayudando a controlar el consumo de energía y a mantener temperaturas estables.
- Bomba de agua de alta presión, bomba de agua de acero inoxidable
- R134A, R513A u otros refrigerantes
- Interfaz de comunicación RS-485
- Circuito de agua resistente a la corrosión
- Unidad enfriadora a prueba de explosiones
- Opciones de temperatura ambiente de -40°C a -10°C y de +45°C a +55°C
| Modelo (HTI-***) | | | | | | | | | | | | | | | | | | |||
| Capacidad nominal de refrigeración | 7℃ | kcal/h | 1075 | 1935 | 4214 | 5848 | 10836 | 12556 | 17595 | 21414 | 26522 | 32216 | 46861 | 54644 | 68215 | 70292 | 93740 | 109220 | 129447 | |
| kW | 1.25 | 2.25 | 4.9 | 6.8 | 12.6 | 14.6 | 20.46 | 24.9 | 30.84 | 37.46 | 54.49 | 63.5 | 79.3 | 81.735 | 109 | 127 | 150.52 | |||
| 12℃ | kcal/h | 1634 | 2838 | 5074 | 6966 | 12642 | 15050 | 21328 | 25370 | 30272 | 38889 | 55788 | 64663 | 81631 | 83682 | 111542 | 129000 | 155109 | ||
| kW | 1.9 | 3.3 | 5.9 | 8.1 | 14.7 | 17.5 | 24.8 | 29.5 | 35.2 | 45.22 | 64.87 | 75.19 | 94.92 | 97.305 | 129.7 | 150 | 180.36 | |||
| Potencia de entrada | kW | 0,895 | 1.4 | 2.24 | 3.15 | 4.82 | 5.56 | 7.37 | 9.66 | 11.4 | 12.68 | 18.46 | 20.72 | 29 | 28.09 | 36.82 | 41.34 | 56.4 | ||
| Fuente de energía | 1Ph 220V 50Hz/60Hz | 3Ph 380V~415V 50Hz/60Hz | ||||||||||||||||||
| Refrigerante | Tipo | R22/R407C/ R410A | ||||||||||||||||||
| Control | Tubo capilar | Válvula de expansión termostática | ||||||||||||||||||
| Compresor | Tipo | Compresor rotativo hermético | Compresor hermético tipo scroll | |||||||||||||||||
| Potencia | kW | 0.45 | 0.89 | 1.73 | 2.69 | 3.91 | 4.65 | 3.16×2 | 3.91×2 | 4.65×2 | 5.14×2 | 7.63×2 | 8.76×2 | 11.9×2 | 7.63×3 | 7.63×4 | 8.76×4 | 11.9×4 | ||
| Condensador | Tipo | Serpentín con aletas de aluminio de alta eficiencia + ventilador axial de gran volumen y bajo nivel de ruido | ||||||||||||||||||
| Volumen de aire | m³/h | 2700 | 2700 | 3700 | 5400 | 7400 | 7400 | 9000 | 13000 | 13000 | 15600 | 23200 | 23200 | 30000 | 30000 | 40000 | 50000 | 60000 | ||
| Potencia del ventilador | kW | 0.095 | 0.14 | 0.18 | 0.14×2 | 0.18×2 | 0.18×2 | 0.25×2 | 0.42×2 | 0.42×2 | 0.55×2 | 0.8×2 | 0.8×2 | 0.55×4 | 0.55×4 | 0.55×6 | 0.55×6 | 0.8×6 | ||
| Evaporador | Tipo | Tanque de acero inoxidable con serpentín de acero inoxidable/evaporador de carcasa y tubo | ||||||||||||||||||
| Volumen de agua fría (7℃) | m³/h | 0.258 | 0.476 | 0.908 | 1.36 | 2.22 | 2.6 | 3.52 | 4.44 | 5.03 | 7.1 | 8.84 | 10.06 | 13.6 | 13.6 | 17.75 | 21.9 | 25.9 | ||
| Volumen del tanque | Litro | 10 | 18 | 27 | 50 | 60 | 110 | 120 | 200 | 200 | 270 | 350 | 350 | 420 | 420 | 580 | 580 | 580 | ||
| Conexión de tubería | pulgadas | 1/2 | 1/2 | 1/2 | 1 | 1 | 1 | 1-1/2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | ||
| Bomba | Potencia | kW | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | 0.55 | 0.55 | 1 | 1 | 1.3 | 1.6 | 1.6 | 3 | 3 | 3 | 3 | 4 | |
| Cabzal | m | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Dispositivos de seguridad |
| |||||||||||||||||||
| Dimensiones | Longitud | mm | 600 | 600 | 650 | 1030 | 1180 | 1180 | 1430 | 1630 | 1630 | 1910 | 2070 | 2070 | 2050 | 2050 | 2330 | 2450 | 2900 | |
| Ancho | mm | 400 | 400 | 520 | 560 | 580 | 580 | 700 | 760 | 760 | 850 | 950 | 950 | 1500 | 1500 | 1700 | 1800 | 1950 | ||
| Altura | mm | 1110 | 1110 | 1120 | 1270 | 1305 | 1305 | 1470 | 1680 | 1680 | 1840 | 1980 | 1980 | 1890 | 1890 | 1965 | 2060 | 2080 | ||
| Peso neto | kg | 45 | 52 | 85 | 132 | 165 | 183 | 265 | 345 | 382 | 580 | 650 | 810 | 890 | 900 | 1112 | 1320 | 1560 | ||
- Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
- Temperatura de entrada/salida del aire de refrigeración: 35°C / 43°C
Nota: La capacidad de enfriamiento de la unidad R407C es aproximadamente un 5% menor que la de la unidad R22.
Refrigerantes opcionales: R407C/R410A /R134A
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.
Personalizamos y entregamos enfriadores industriales y equipos de enfriamiento de procesos para satisfacer sus especificaciones
¿Cómo elegir entre un chiller enfriado por aire y uno por agua?
Los chillers enfriados por aire se adaptan bien a una amplia gama de condiciones de funcionamiento. Son más fáciles de instalar, requieren menos mantenimiento y pueden utilizarse en diversas aplicaciones. Sin embargo, para la misma capacidad de refrigeración, el coste del material suele ser mayor que el de los modelos enfriados por agua.

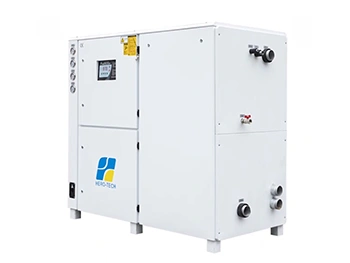

Los chillers enfriados por agua son más adecuados cuando el suministro de agua es estable, la calidad del agua es buena y la temperatura ambiente es inferior a 45°C. Generalmente ofrecen un mejor rendimiento de refrigeración, un menor consumo de energía y un funcionamiento más silencioso. Su coste total puede ser ligeramente inferior, pero la instalación es más compleja, ya que requieren una torre de refrigeración y una bomba de agua. La limpieza y el mantenimiento del condensador tubular también requieren técnicos cualificados.
¿Cómo garantizan la calidad de los chillers enfriadores industriales que ofrecen?
Operamos bajo un estricto sistema de gestión ISO que supervisa cada etapa de la producción. Se aplican controles de calidad a todos los materiales entrantes, procesos de fabricación y etapas de prueba. Los clientes también pueden solicitar inspecciones externas antes de la entrega para garantizar el correcto funcionamiento del chiller enfriador.
Los componentes principales que utilizamos para nuestros chillers enfriadores provienen de marcas internacionales reconocidas para garantizar su fiabilidad a largo plazo. Técnicos cualificados con certificaciones avanzadas de soldadura gestionan los procesos críticos. Nuestros productos cuentan con la certificación CE y se exportan a más de 100 países, gracias a la excelente opinión de nuestros clientes.
¿Es usted un fabricante o una empresa comercial?

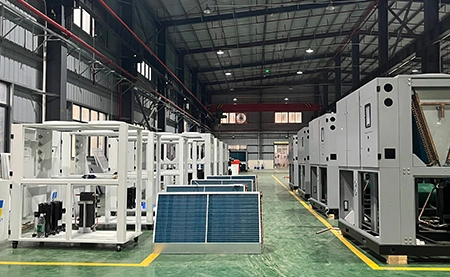

Somos fabricantes. Contamos con dos bases de producción y dos plantas de procesamiento de componentes. El diseño, la producción y las ventas se gestionan internamente. Podemos personalizar chillers enfriadores no estándar o desarrollar soluciones a medida según las necesidades del cliente, ofreciendo servicios OEM y ODM.
¿Cómo pueden las plantas industriales medianas y grandes elegir el chiller enfriador industrial adecuado?

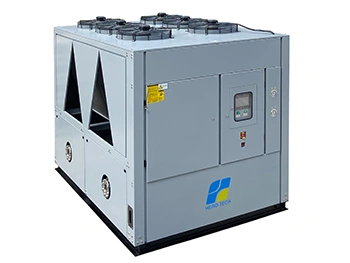

En instalaciones de tamaño mediano a grande, la demanda de refrigeración es mayor y los equipos de refrigeración deben funcionar de forma continua sin interrupciones. En estos casos, los chillers tornillo suelen ser la mejor opción. Dependiendo de las condiciones del lugar, se podría considerar un chiller tornillo enfriado por agua para una mayor eficiencia energética donde el suministro de agua es estable, o un chiller tornillo enfriado por aire para una instalación más sencilla y un menor consumo de agua.
¿Qué tipo de sistema de refrigeración se recomienda para lugares con espacio de instalación limitado?
En lugares con espacio limitado, los chillers enfriados tipo scroll son una excelente opción. Su diseño compacto les permite adaptarse a áreas más pequeñas y, al mismo tiempo, ofrecer un rendimiento de refrigeración fiable, lo que los hace ideales para instalaciones pequeñas o con espacio limitado.
