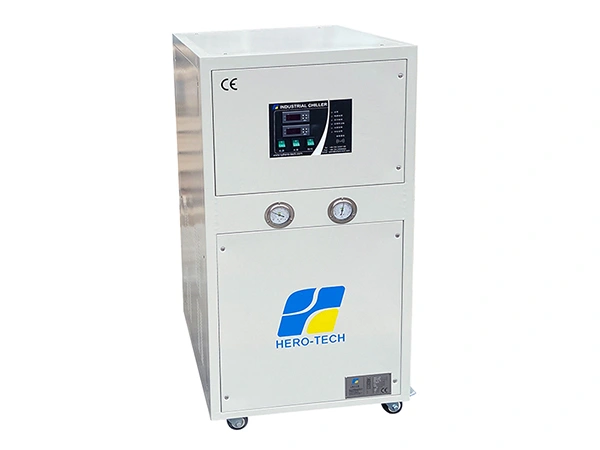

Enfriador chiller de aceite

Enfriadores industriales para refrigeración de lubricantes de máquinas herramienta y aceite hidráulico

Los enfriadores chiller de aceite proporcionan refrigeración especializada para los sistemas de lubricación e hidráulicos esenciales para diversas máquinas herramienta. Se utilizan ampliamente en maquinaria de precisión, como máquinas herramienta CNC, mandrinadoras de coordenadas, rectificadoras, centros de mecanizado y máquinas modulares, para refrigerar el lubricante del husillo y el aceite de la unidad de potencia hidráulica.

Al mantener la temperatura del aceite a niveles ambientales o inferiores, nuestros enfriadores chiller minimizan eficazmente la deformación térmica en la estructura de la máquina herramienta. Esto se traduce en una mayor precisión de mecanizado, un funcionamiento más suave y un rendimiento más consistente, incluso durante ciclos de producción prolongados.

Nuestros enfriadores chiller de aceite ofrecen una refrigeración eficiente y fiable aprovechando las ventajas inherentes del aceite como fluido de transferencia de calor. Están diseñados para satisfacer las rigurosas exigencias de los equipos industriales modernos, garantizando una mayor estabilidad del proceso y una mayor vida útil de la máquina.

Solicite una cotización

Ventajas

Control de temperatura de alta precisión y estabilidad El enfriador chiller de aceite mantiene la temperatura del aceite dentro de un rango establecido, generalmente de 10 a 30°C con una tolerancia de ±1 a 2°C, lo que reduce eficazmente la deformación térmica en las máquinas herramienta y mejora la precisión del mecanizado. Equipado con un sistema de control de temperatura inteligente PID, permite ajustar la temperatura del aceite en sincronía con la temperatura ambiente, evitando así la deformación de los componentes mecánicos debido a las diferencias de temperatura.
Ahorro de energía y respetuoso con el medio ambiente Utiliza refrigerantes ecológicos como R407C, R410A o R134a, lo que garantiza cero emisiones contaminantes y mantiene un rendimiento de refrigeración eficiente.
Durabilidad y seguridad Los componentes clave, como las bombas de acero inoxidable y los condensadores de aletas, están fabricados con materiales resistentes a la corrosión para una larga vida útil. Las múltiples funciones de protección integradas, como alarmas de pérdida de fase, protección contra sobretemperatura y protección contra fugas, garantizan un funcionamiento seguro y fiable.
Adaptabilidad y flexibilidad Adaptable a máquinas herramienta CNC, prensas hidráulicas, rectificadoras y otros equipos. Admite el funcionamiento en paralelo de varias unidades para una adaptación flexible de la carga. El diseño de refrigeración por aceite inmersivo evita la contaminación por virutas metálicas, lo que simplifica y agiliza el mantenimiento.

Aplicaciones

Mecanizado de precisión

Máquinas herramienta CNC/rectificadoras: enfrían el aceite lubricante del husillo para minimizar los errores de expansión térmica y mejorar la precisión del mecanizado, por ejemplo, en máquinas mandrinadoras de coordenadas y centros de mecanizado.
Máquinas de descarga eléctrica (EDM): Mantienen temperaturas estables para electrodos y piezas de trabajo, lo que ayuda a prolongar la vida útil de la herramienta.

Sistemas hidráulicos y equipos de potencia

Se utiliza en prensas hidráulicas, máquinas de moldeo por inyección y equipos similares para evitar la degradación a alta temperatura del aceite hidráulico, mantener una viscosidad estable y evitar fluctuaciones de presión.

Moldes y conformado industrial

Enfría los moldes de inyección para acortar los ciclos de moldeo y reducir los defectos superficiales en los productos plásticos.

Aplicaciones industriales especializadas

Equipos de potencia: Enfría el aceite de lubricación de los rodamientos en los grupos electrógenos
Industria química: Regula las temperaturas de los reactores para mitigar los riesgos de sobrecalentamiento

Especificaciones técnicas

Modelo (HTO-***)			1/2A	1A	1-1/2A	2A	3A	5A	6A	8AD	10AD
Tipo de diseño			Enfriador chillerde aceite tipo empacado
Capacidad nominal de refrigeración		kcal/h	1616	3242	4859	6475	8677	13046	16193	21328	32379
Capacidad nominal de refrigeración		kW	1.88	3.77	5.65	7.53	10.09	15.17	18.83	24.8	30.34
Potencia de entrada		kW	0.915	1.4	2.25	2.46	3.53	5.58	6.87	8.6	10.64
Fuente de energía			1fase 220V 50HZ				3fase 380V-415V 50Hz/60Hz
Rango de temperatura del aceite			20℃ a 35℃
Refrigerante	Tipo		R22
Refrigerante	Control		Tubo capilar						Valor de expansión termostática
Compresor	Tipo		Compresor rotativo hermético				Compresor hermético tipo scroll
Compresor	Potencia del motor	kW	0.45	0.89	1.52	1.73	2.5	4.12	4.87	3.3×2	4.12×2
Condensador	Tipo		Condensador de serpentín con aletas de aluminio + ventilador axial de alto caudal y bajo nivel de ruido
	Cooling air flow	m³/h	750	1000	1500	2000	3000	5000	6000	8000	10000
	Potencia del ventilador	kW	0.095	0.14	0.18	0.18	0.14*2	0.18*2	0.18*2	0.25*2	0.45*2
Evaporador	Tipo		Bobinas con aletas de aluminio de alta eficiencia + ventilador axial de gran volumen y bajo nivel de ruido
	Volumen de aceite refrigerado	m³/h	1.08	1.8	2.3	3.6	5.4	9	10.4	14.4	18
	Conexión de tubería	pulgadas	1/2	1/2	1/2	1/2	3/4	1	1	1-1/2	1-1/2
Bomba de aceite	Potencia	kW	0.37	0.37	0.55	0.55	0.75	1.1	1.1	1.5	1.5
Bomba de aceite	Cabezal	m	20	20	20	20	20	20	20	20	20
Safety devices			Termostato interno del motor del compresor Relé de sobrecarga Presostato de alta y baja presión Protección anticongelante Relé de protección contra inversión de fase Termostato de gas de descarga Interruptor de flujo
Dimensiones	Longitud	mm	550	600	650	650	1030	1030	1170	1350	1550
	Ancho	mm	350	400	520	520	560	560	610	680	760
	Altura	mm	755	885	1030	1030	1330	1330	1390	1520	1680
Peso neto		kg	45	52	65	85	132	165	183	275	355

Las especificaciones anteriores se basan en las siguientes condiciones de diseño:

Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
Temperatura de entrada/salida del aire de refrigeración: 30°C / 38°C

Nota: Las unidades que utilizan refrigerante R407C tienen aproximadamente un 5% menos de capacidad de enfriamiento en comparación con los modelos R22.
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.
